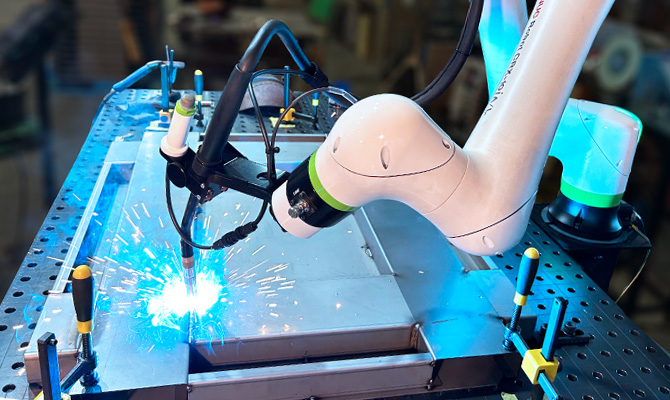

ファナック社製ロボット溶接機
溶接工程の品質・生産性のさらなる向上のため、ロボット溶接機を導入。
高品質な溶接製品の安定供給へ。
熟練の技に、
ロボットの安定性を。
高品質な溶接を、もっと早く、もっと確かに。

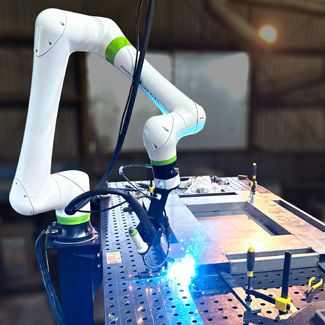

安定した品質と生産効率の実現

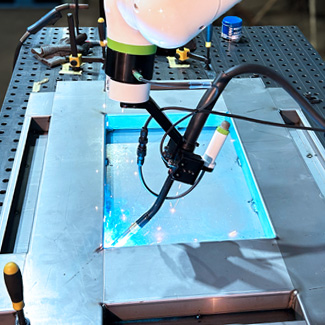

溶接ロボットの導入により、手作業では避けられなかったムラやばらつきを抑え、同じ仕様の製品を何度でも同じ品質で仕上げられるようになりました。従来よりも安定した溶接品質をお約束できるため、安心してお任せいただけます。
さらに、溶接工程の自動化・効率化によって、短納期への対応力も大幅に向上。当社ならではの柔軟な対応で、お客様のさまざまなご要望にお応えしてまいります。
コスト削減と柔軟な対応力
これまで溶接の多くを熟練工の手作業に頼っていましたが、ロボット溶接機の導入により作業人数と工数を削減でき、コストの抑制につながっています。
さらに、当社の機動力とロボットの安定した技術を掛け合わせることで、複雑な形状の製品やまとまった数のご注文など、これまで難しかった案件にも柔軟かつ確実にお応えできる体制が整いました。

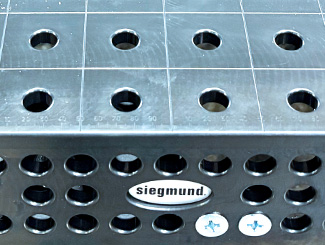

シグモンド社製（Siegmund）3D溶接定盤を導入

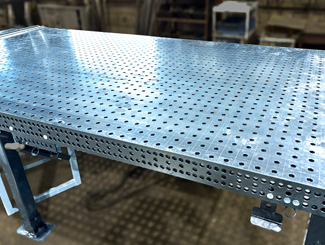

溶接の品質は、部材をいかに正確に固定できるかで大きく変わります。当社が導入したドイツ・シグモンド社製の3D溶接定盤は、表面に格子状の基準穴を備え、専用のクランプ・ストッパー・アングルを組み合わせることで、部材を縦・横・高さの3方向から自在かつ強固に固定できます。
これにより、立体的で複雑な形状の製品でも狙った寸法・角度で正確に位置決めでき、溶接時のひずみを抑えて同じ品質を安定して再現します。表面はプラズマ窒化処理で硬く仕上げられ、スパッタ（溶接の飛散物）が付着しにくく錆にも強いため、長期にわたり高い精度を保ちます。段取り替えもモジュール式でスピーディなため、多品種・小ロットや試作にも柔軟に対応できます。
まずはご相談ください
少量生産から大口のお取引や、ロボット溶接機を活用した製品のご相談・お見積もりにつきましては、お気軽にお問い合わせください。
溶接ロボット仕様
| 機種名 | FANUC CRX-10iA/L |
|---|---|
| 制御軸 | 6軸（J1、J2、J3、J4、J5、J6） |
| リーチ | 1418 mm |
| 設置形式 | 床置、天吊り、傾斜角 |
| 最大動作速度 （注1、注2） |
協働モード：1000 mm/s ／ 高速モード：2000 mm/s |
| 手首部可搬質量 | 10 kg |
| 手首許容負荷 モーメント |
J4軸：34.8 Nm ／ J5軸：26.0 Nm ／ J6軸：11.0 Nm |
| 手首許容負荷 イナーシャ |
J4軸：1.28 kg・㎡ ／ J5軸：0.90 kg・㎡ ／ J6軸：0.30 kg・㎡ |
| 位置繰返し精度（注3） | ±0.04 mm |
| ロボット質量（注4） | 40 kg |
| 騒音（注5） | 70 dB以下 |
| 保護等級 | IP67 準拠 |
| クリーン度 | ISO Class 3 |
| 設置条件 | 周囲温度：0～45℃ 周囲湿度：通常 75%RH以下（結露しないこと）、短期（1か月以内）95%RH以下（結露しないこと） 振動加速度：4.9m/s²（0.5G）以下 |
| 入力電源 | 100～200 VAC、200～240 VAC 単相 +10% -15%, 50/60Hz |
|---|---|
| 入力電源設備容量 | 1.5 kVA |
| 質量 | 20 kg |
| 寸法（幅×奥行き×高さ） | 410×277×370 mm |
| 保護等級 | IP54 |
- 短い動作では最高速度に達しないことがあります。
- システムのリスクアセスメントに応じて、動作速度を決める必要があります。
- ISO9283に準拠しています。
- 制御部質量を含みません。
- この値は、ISO11201（EN31201）に従って計測したA加重等価騒音レベルです。計測は、最大負荷・最高速度・自動運転（AUTOモード）の条件で行っています。
